670 m²  Neubau und sanierter Altbau
2 St WB 12 S HG, Erdkollektor, 4000 l kellergeschweißter Pufferspeicher,
1 Frischwasserstation Perfekt, 1 Frischwasserstation Maxi
Fußbodenheizung

Hammerbrücke liegt im Vogtland 600 m über NN.
2004/2005 wurde ein neues Sportlerheim errichtet und das vorhandene Gebäude saniert und umgebaut. Die neue Einheit beherbergt einen Sauna / Fitnessbereich im KG, Gaststätte und Umkleiden für Mannschaften im EG sowie Saal und Vereinszimmer im OG.

Es wurde eine zweistufige Sole-Wasser-Wärmepumpenanlage mit Erdkollektor eingebaut. Der Erdkollektor ist unter der Wiesenfläche der Spielfeldumrandung und unter dem Parkplatz verlegt. Die Parkflächen sind mit Rasengittersteinen befestigt, so dass Schneeschmelze und Niederschlagswasser dem Kollektor Wärme zuführen können.

Ein kellergeschweißter 4000-l-Speicher hält eine gut bemessene Wärmemenge zum kurzfristigen Abruf vor. Trinkwarmwasser auf hohem Temperaturniveau sollte nicht bevorratet werden. Der Bedarf schwankt zwischen sehr gering bei ausschließlichem Gastronomiebetrieb, mittel durch den Sauna / Fitnessbereich und stark bei Fußballspielen / Turnieren. Zwei Frischwasserstationen mit geringem und hohem Durchsatz erwärmen das Trinkwasser hygienisch einwandfrei im Durchlauf. Die Heißgaswärmetauscher in den Wärmepumpen sorgen für hohe Temperaturen im oberen Speicherteil bei besten Leistungszahlen. Eine Brauchwasserzirkulation ist integriert.

Die Wärmepumpenanlage kam im Wesentlichen durch das Engagement des ehrenamtlichen Bürgermeisters Ludwig zur Ausführung.

Gemeindeverwaltung Hammerbrücke
Muldenberger Str. 10
08269   Hammerbrücke
Ansprechpartner Herr Ludwig, Bürgermeister
Tel   (037465) 62 78

Bauplanung und -überwachung
Architekturbüro Angela Steiniger
Friedrichsgrüner Str. 29
08269 Hammerbrücke
Tel   (037465) 61 82

Gewerk Heizung / Sanitär
Schneemann Heizungsbau GmbH
Rudolf-Breitscheid-Platz 6
08606   Oelsnitz/Vogtland
Tel   (037421) 2 90 26

Gebäude Ansicht SW - Parkplatz über Erdkollektor	Gebäude von Ost
Gaststube EG	Saal im OG

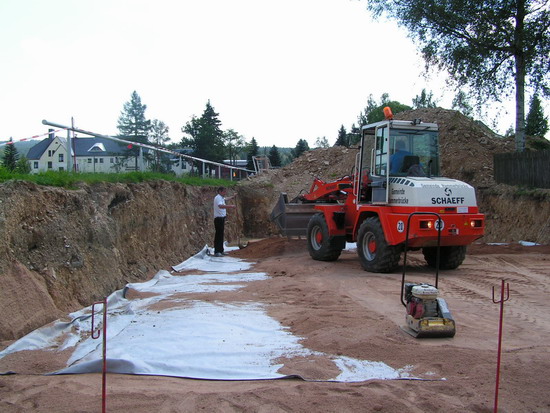

Erdkollektor Bodenaushub	Erdkollektor Vorbereitung Sand einbringen
Soleverteiler, Rohr einsanden	Erdkollektor abgedeckt - Vorbereitung für Parkplatz
Parkplatz über Erdkollektor mit Rasengittersteinen	Rasen über Erdkollektor
Wärmepumpen mit Solepumpe und Speicher	Speicherladepumpen
Pufferspeicher 4000 l kellergeschweißt roh	Pufferspeicher 4000 l kellergeschweißt mit Isolierung
Frischwasserstation Perfekt	Frischwasserstation Maxi.
Fußbodenheizung im DG	Fußbodenheizung Saal DG
Fußbodenheizung Heizkreisverteiler	Langer Winter in Hammerbrücke
